A fabricação moderna exige rastreabilidade permanente e inalterável dos componentes em todas as etapas da produção. Desde números de identificação de veículos (VINs) até códigos DataMatrix complexos, o rastreamento confiável de peças permanece absolutamente crítico. Ambientes industriais agressivos destroem facilmente rótulos superficiais. Gravações superficiais geralmente desaparecem sob uso intenso. Os fabricantes resolvem isso combinando ar comprimido e controles eletromecânicos. Essa sinergia proporciona indentação profunda e de alta frequência em substratos extremamente duros.
As equipes de compras e produção devem avaliar rigorosamente esses sistemas. Uma máquina de marcação pneumática robusta garante legibilidade duradoura para componentes críticos. As condições de fábrica expõem o equipamento a poeira, vibração e temperaturas extremas. Você deve escolher um dispositivo desenvolvido para esses ambientes rigorosos.
Exploraremos os princípios mecânicos fundamentais que impulsionam esses dispositivos industriais. Você entenderá quando especificar a tecnologia pneumática em vez de alternativas elétricas. Também cobrimos riscos práticos de implementação. Finalmente, você aprenderá as especificações técnicas exatas a serem exigidas antes de sua próxima compra de equipamento de capital.

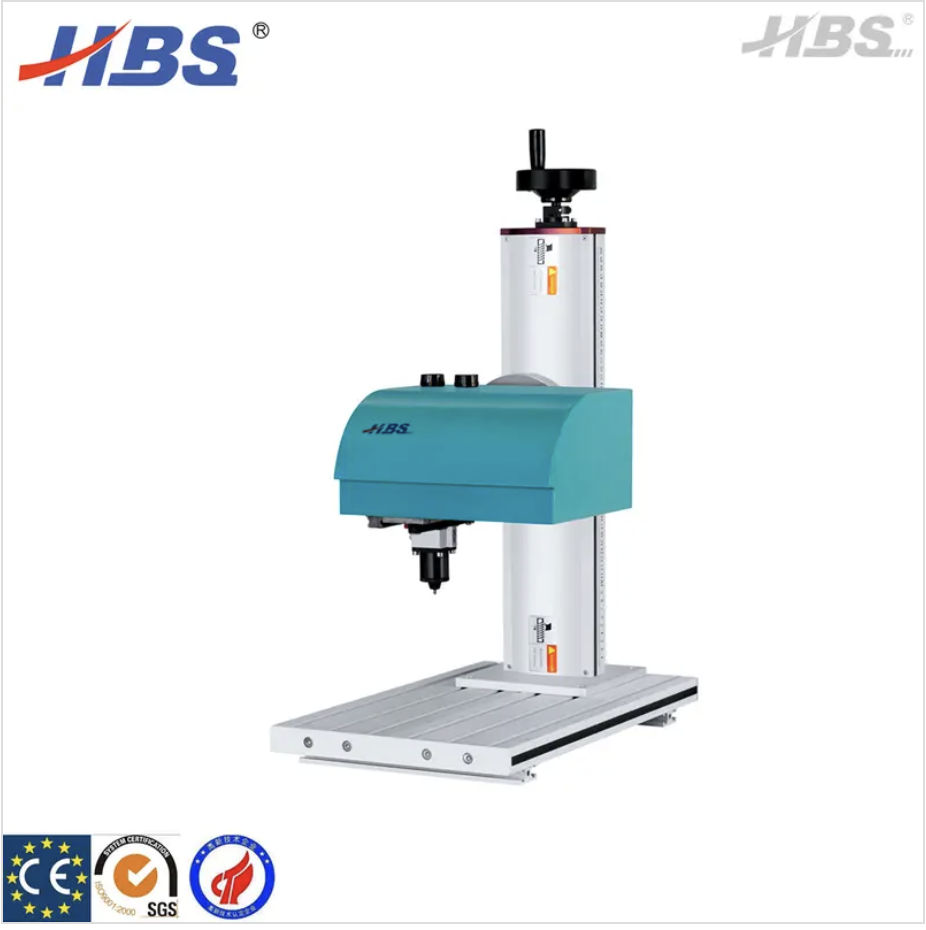

Uma máquina de marcação pneumática utiliza ar comprimido para acionar uma ponta de metal duro ou diamante, criando micropontos profundos e permanentes sem tensão no metal.
Ideal para aplicações industriais pesadas que exigem marcas profundas que sobrevivem ao processamento pós-marcação (galvanização, pintura, jato de areia).
Requer um fornecimento de ar comprimido seco e consistente e uma fixação estável, tornando-o menos portátil do que alternativas puramente elétricas, mas superior em profundidade e velocidade de marcação.
A precisão depende de movimentos mecânicos sincronizados. Os motores de passo XY controlam o posicionamento exato da cabeça de marcação. Um cilindro pneumático dedicado fornece o impacto necessário. Classificamos esta configuração como uma máquina pneumática de marcação por micropercussão . Os motores de passo deslizam ao longo de trilhos de guia lineares industriais. Eles movem a cabeça impressionante para coordenadas precisas. Enquanto isso, o cilindro pneumático proporciona golpes verticais controlados. Essa interação cria personagens altamente precisos. Ele forma facilmente logotipos complexos ou sequências alfanuméricas.
A pressão do ar regulada atua como a principal força motriz. O ar comprimido força um pino de metal duro para baixo. Atinge o substrato centenas de vezes por segundo. Uma mola de retorno resistente retrai instantaneamente o pino para cima. Esta oscilação rápida cria linhas contínuas de micropontos profundos. Os operadores ajustam a pressão do ar de entrada para alterar a força de impacto. Uma pressão mais alta produz marcas mais profundas. A pressão mais baixa cria recortes mais finos e leves.
Esses dispositivos não cortam nem removem matéria-prima. Em vez disso, induzem deformação plástica localizada. O pino endurecido desloca o metal para baixo e para fora. Isso mantém a integridade estrutural do componente. Nunca cria risers de tensão ou rachaduras microscópicas. Os padrões aeroespaciais e automotivos exigem este método não destrutivo específico. Preserva a resistência à fadiga de peças críticas de suporte de carga.
Um controlador CNC ou microprocessador atua como o cérebro central. Ele traduz arquivos CAD digitais ou sequências de texto em ação física. O controlador determina o tempo preciso da válvula de ar. Calcula simultaneamente as coordenadas exatas do motor XY. Esta sinergia garante um espaçamento de pontos perfeito. O espaçamento consistente entre pontos continua vital para códigos 2D legíveis por máquina. Os controladores modernos ajustam-se automaticamente às superfícies curvas. Eles garantem profundidade uniforme em geometrias irregulares de componentes.
Erros comuns:
Funcionamento do equipamento sem regulador de ar dedicado.
Uso de molas de retorno desgastadas, causando retração lenta do pino.
Ignorando a calibração diária dos motores de passo XY.
Mandatos de conformidade rigorosos regem a indústria pesada moderna. Os setores aeroespacial, automotivo e de petróleo e gás exigem rastreamento impecável de componentes. As peças geralmente suportam décadas de atrito extremo e condições climáticas adversas. As marcas devem permanecer perfeitamente legíveis após 30 anos de uso. Uma máquina industrial de marcação de peças metálicas garante essa legibilidade para toda a vida. Os inspetores confiam nessas notas profundas durante auditorias de segurança de rotina. A falta de produção de números de série legíveis muitas vezes interrompe linhas de produção inteiras. Os órgãos reguladores emitem multas severas para componentes não rastreáveis.
A fabricação raramente para na estação de marcação. As peças frequentemente passam por processamento agressivo posterior. Eles enfrentam revestimento em pó, galvanização por imersão a quente ou tratamento térmico intenso. Gravações a laser superficiais geralmente falham durante esses estágios. Revestimentos industriais pesados preenchem marcas superficiais instantaneamente. O jato de areia corrói completamente a corrosão leve da superfície. A profundidade pneumática garante que o número de série permaneça visível. Os recortes esféricos profundos sobrevivem a espessas camadas de tinta industrial. Permanecem legíveis mesmo após banhos químicos agressivos.
Linhas de produção de alto volume exigem imensa velocidade operacional. A estampagem de metal tradicional é rápida, mas carece de flexibilidade de dados variáveis. Você não pode alterar uma placa de carimbo física entre cada peça. O peening elétrico oferece flexibilidade de dados. No entanto, falta-lhe a velocidade de impacto pesada necessária para uma gravação profunda. Os sistemas pneumáticos proporcionam desempenho de serviço contínuo. Eles atingem o metal rapidamente sem superaquecer. Isso mantém a linha de montagem avançando sem gargalos dispendiosos.
Melhores práticas para linhas de alto volume:
Integre leitores de código de barras para alimentar dados seriais diretamente no marcador.
Use rampas automatizadas de alimentação de peças para reduzir o tempo de manuseio manual.
Implemente sistemas pneumáticos de cabeça dupla para cadeias de caracteres excepcionalmente grandes.
Os sistemas pneumáticos proporcionam uma força de impacto incrivelmente alta. Você ajusta essa força facilmente usando um simples regulador de pressão de ar. Eles alcançam marcas profundas adequadas para metais muito duros. Eles marcam facilmente substratos de até 62 HRC. As versões elétricas dependem inteiramente da resistência da bobina eletromagnética. Eles geram significativamente menos força descendente. As unidades elétricas funcionam melhor para marcas rasas e precisas. Eles se destacam em componentes delicados ou de paredes finas.
As ferramentas pneumáticas requerem um fornecimento de ar regulado e dedicado. Eles exigem mangueiras de ar, o que os torna um pouco menos móveis. No entanto, eles toleram facilmente ambientes sujos e de alta vibração. Pó de metal e fluidos de corte não afetam os cilindros pneumáticos. As unidades elétricas requerem apenas uma tomada elétrica padrão. Eles oferecem alta portabilidade em todo o chão de fábrica. No entanto, eles permanecem sensíveis a contaminantes industriais extremos. Pó fino de metal pode causar curto-circuito nas bobinas eletromagnéticas.
As unidades pneumáticas apresentam menor desgaste mecânico no eixo de impacto. O ar comprimido atua como um amortecedor natural. Esta almofada de ar protege os componentes internos contra recuos violentos. No entanto, eles permanecem altamente vulneráveis à umidade das linhas de ar. As unidades elétricas enfrentam um conjunto diferente de desafios. Eles apresentam um risco maior de queima da bobina interna. Aplicações contínuas e profundas geralmente causam fadiga mecânica em modelos elétricos.
Critérios de Avaliação | Sistemas Pneumáticos | Sistemas Elétricos |
|---|---|---|
Força Máxima de Impacto | Muito alto (impulsionado pela pressão do ar) | Moderado (impulsionado por eletromagnetismo) |
Limite de dureza do substrato | Até 62 HRC | Normalmente até 45 HRC |
Tolerância Ambiental | Excelente contra poeira e fluidos de corte | Sensível a poeira metálica fina |
Portabilidade | Baixo (ligado às linhas do compressor de ar) | Alto (requer apenas alimentação de 110 V/220 V) |
Componente primário de desgaste | Válvulas de ar (devido à umidade) | Bobinas eletromagnéticas (devido ao calor) |
A confiabilidade pneumática depende inteiramente da qualidade do ar. Os coletores de umidade e os lubrificadores em linha são absolutamente inegociáveis. A água nas linhas de ar comprimido causa a maioria das falhas nas válvulas pneumáticas. A ferrugem se desenvolve dentro das delicadas válvulas direcionais. O ar limpo e seco prolonga significativamente a vida útil do equipamento. Instale um secador dessecante dedicado próximo à estação de marcação. Inspecione suas tigelas de filtração diariamente. Drene a água acumulada antes de iniciar cada turno de produção.
A fixação rígida de peças é uma necessidade absoluta. O pino impressionante transfere enorme energia cinética para a peça. Uma fixação deficiente absorve essa energia de impacto. A peça salta para fora da caneta. Isso resulta em caracteres superficiais e completamente ilegíveis. Também causa tensão lateral excessiva na caneta. Prenda seus componentes firmemente usando grampos articulados ou tornos pneumáticos personalizados. Elimine todas as folgas verticais e horizontais antes de iniciar o ciclo.
O impacto rápido do metal gera altos níveis de decibéis. Você deve abordar essa saída acústica de forma proativa. A exposição prolongada causa fadiga ao operador e danos auditivos. Implementar estratégias rigorosas de mitigação de ruído. Construa gabinetes à prova de som em torno de estações de marcação automatizadas. Exija que os operadores usem proteção auditiva adequada. Isso garante estrita conformidade com a OSHA e regulamentações no chão de fábrica. Luminárias pesadas de ferro fundido também ajudam a absorver o excesso de ressonância acústica.
As fábricas inteligentes modernas exigem fluxos de dados automatizados e contínuos. Avalie minuciosamente os protocolos de comunicação do marcador. Deve aceitar dados de serialização automatizada diretamente. Procure compatibilidade com RS232, Ethernet/IP ou Profinet. A integração direta de um ERP ou MES de fábrica elimina erros humanos. Os operadores nunca devem digitar números de série manualmente. A entrada manual causa falhas catastróficas de rastreabilidade. O controlador deve buscar dados diretamente do banco de dados central.
Melhores práticas para integração de software:
Teste a latência da sua rede antes de implantar o sistema.
Certifique-se de que o controlador suporte codificação automática de data e hora.
Configure o registro de dados duplicados para rastrear cada ciclo de marcação bem-sucedido.
Combine o tamanho da máquina com a maior sequência de texto necessária. Considere cuidadosamente a geometria da peça física. Você deseja evitar o reposicionamento da peça no meio do ciclo. O reposicionamento introduz graves erros de alinhamento. Uma janela padrão de 100 mm x 150 mm é adequada para a maioria das etiquetas automotivas. Flanges de tubos enormes podem exigir uma área de marcação de 300 mm x 200 mm. Sempre compre uma janela um pouco maior do que o requisito mínimo atual.
Especifique o ângulo exato do pino e o material do núcleo. Um pino de metal duro de 90° funciona excepcionalmente bem para uso geral. Ele cria caracteres de largura padrão altamente legíveis. Um pino de 120° é adequado para metais extremamente duros. O ângulo mais amplo evita que a ponta delicada se quebre sob forte pressão. As pontas com ponta de diamante oferecem longevidade superior, mas custam significativamente mais. Escolha com base na resolução de personagem desejada e no volume de produção diário.
Avalie rigorosamente a configuração operacional diária. A máquina requer um PC Windows dedicado no chão de fábrica? Os PCs comerciais geralmente falham em ambientes empoeirados e sem ar condicionado. As atualizações do Windows podem interromper repentinamente execuções contínuas de produção. Um controlador de tela sensível ao toque robusto e autônomo oferece confiabilidade muito melhor. Essas interfaces industriais resistem a óleo, poeira e impactos pesados. Eles inicializam instantaneamente e executam software incorporado dedicado e à prova de falhas.
Peças cilíndricas requerem manuseio altamente especializado. Você não pode marcar um tubo redondo com precisão em uma mesa plana. Determine se o fornecedor oferece mandris rotativos modulares. Você absolutamente precisará deles para marcar tubos, flanges ou eixos de motor. O controlador deve suportar interpolação de três eixos. Ele deve girar a peça simultaneamente à medida que o cabeçote XY se move. Isso mantém a caneta perfeitamente perpendicular à superfície curva em todos os momentos.
Erros comuns de compra:
Deixar de testar amostras reais de produção antes de comprar.
Ignorando a folga máxima de altura necessária para peças volumosas.
Esquecer de verificar a disponibilidade do suporte técnico local.
Investir em equipamentos de rastreabilidade confiáveis protege sua marca e garante a conformidade regulatória. A decisão de escolher a tecnologia pneumática depende muito do seu ambiente. Você deve priorizar a profundidade de marcação, a velocidade operacional e a durabilidade bruta em vez da portabilidade básica. Os sistemas acionados por ar proporcionam o impacto intenso necessário para a identificação permanente.
Antes de finalizar seu processo de aquisição, realize um teste físico de marcação de amostra. Envie seus substratos de produção exatos ao fabricante. Avalie as marcas resultantes somente após a conclusão de todos os processos de acabamento subsequentes. Verifique a legibilidade após pintura, galvanização ou tratamento térmico. Implemente acessórios rígidos e filtragem de ar limpo para garantir décadas de desempenho impecável.
R: Esses dispositivos para serviços pesados normalmente marcam metais de até 60-62 HRC. Eles utilizam pontas especializadas de metal duro ou com ponta de diamante para penetrar em substratos resistentes. Se o seu material exceder 62 HRC, você provavelmente precisará de um sistema industrial de marcação a laser.
R: A maioria das máquinas opera com eficiência entre 30 e 90 PSI (2 a 6 Bar). A consistência é muito mais importante do que a pressão máxima. Você deve instalar um regulador em linha dedicado para evitar picos de pressão, que causam profundidades de caracteres irregulares.
R: A vida útil da ponta varia amplamente com base na dureza do substrato, no volume diário de marcação e nas configurações de pressão. Na fabricação de aço em grande volume, um pino pode durar de três a seis meses. Em alumínios mais macios, um único pino pode durar vários anos antes de precisar ser substituído.
R: Sim, eles geram facilmente códigos DataMatrix 2D legíveis por máquina. Isto requer motores de passo de alta resolução e regulação precisa do ar. O controlador espaça meticulosamente micropontos individuais para formar os padrões geométricos necessários para leitores de código de barras.
