Máquina de corte a laser de fibra série 4020

1 Introdução ao Produto

A máquina de corte a laser série 4020 é uma máquina de corte a laser de fibra com design estrutural avançado e excelente desempenho de máquina-ferramenta.Aplica sistema de controle numérico de classe mundial e laser de fibra.A estrutura de acionamento duplo tipo pórtico é aplicada, a base soldada integral é adotada e a estrutura de transmissão de cremalheira e pinhão é adotada.Melhorar significativamente a eficiência do processamento;aninhamento visual, ajuste perfeito, economia de materiais.A tecnologia avançada pode acelerar a velocidade de desenvolvimento de novos produtos da sua empresa e recuperar os custos de investimento em equipamentos o mais rápido possível.

2 Princípio do Produto

 O laser é um tipo de luz que, como outras luzes naturais, é gerada pela transição de átomos (moléculas ou íons, etc.).Mas é diferente da luz comum porque o laser depende apenas da radiação espontânea por um período muito curto de tempo, e o processo subsequente é completamente determinado pela radiação de excitação.Portanto, o laser possui uma cor muito pura, quase nenhuma direcionalidade divergente, intensidade luminosa extremamente alta e alta coerência.

 O corte a laser é obtido aplicando a energia de alta densidade de potência gerada pela focagem a laser.Sob o controle de um computador, o laser é descarregado por meio de pulsos para produzir um laser de pulso repetitivo controlado de alta frequência, formando um feixe de certa frequência e largura de pulso.O feixe de laser pulsado é transmitido e refletido através do caminho óptico e focado na superfície do objeto processado através de um grupo de lentes de foco, formando pontos de luz finos e de alta densidade de energia.Os pontos focais estão localizados próximos à superfície a ser processada e derretem ou vaporizam o material processado em altas temperaturas em um instante.Cada pulso de laser de alta energia pulveriza instantaneamente um pequeno orifício na superfície do objeto.Sob controle do computador, o cabeçote de processamento a laser e o material processado se movem continuamente um em relação ao outro de acordo com o padrão pré-desenhado, que processará o objeto no formato desejado.

Os parâmetros do processo (velocidade de corte, potência do laser, pressão do gás, etc.) e a trajetória de movimento durante o corte são controlados pelo sistema CNC, e a escória no ponto de corte é expelida por uma certa pressão do gás auxiliar.

3 recursos do produto

1. O feixe de laser tem boa qualidade, alta estabilidade, baixo consumo de energia e longa vida;

2. Equipado com cabeça de corte com foco automático de tecnologia emergente, operação simples e inteligente;

3. A trajetória gráfica pode ser desenhada ou editada diretamente no sistema de processamento de software;

4. A fenda é estreita, a zona afetada pelo calor é pequena, a deformação local da peça é extremamente pequena e não há deformação mecânica;

5. Configuração de ponta, poderosa e econômica.

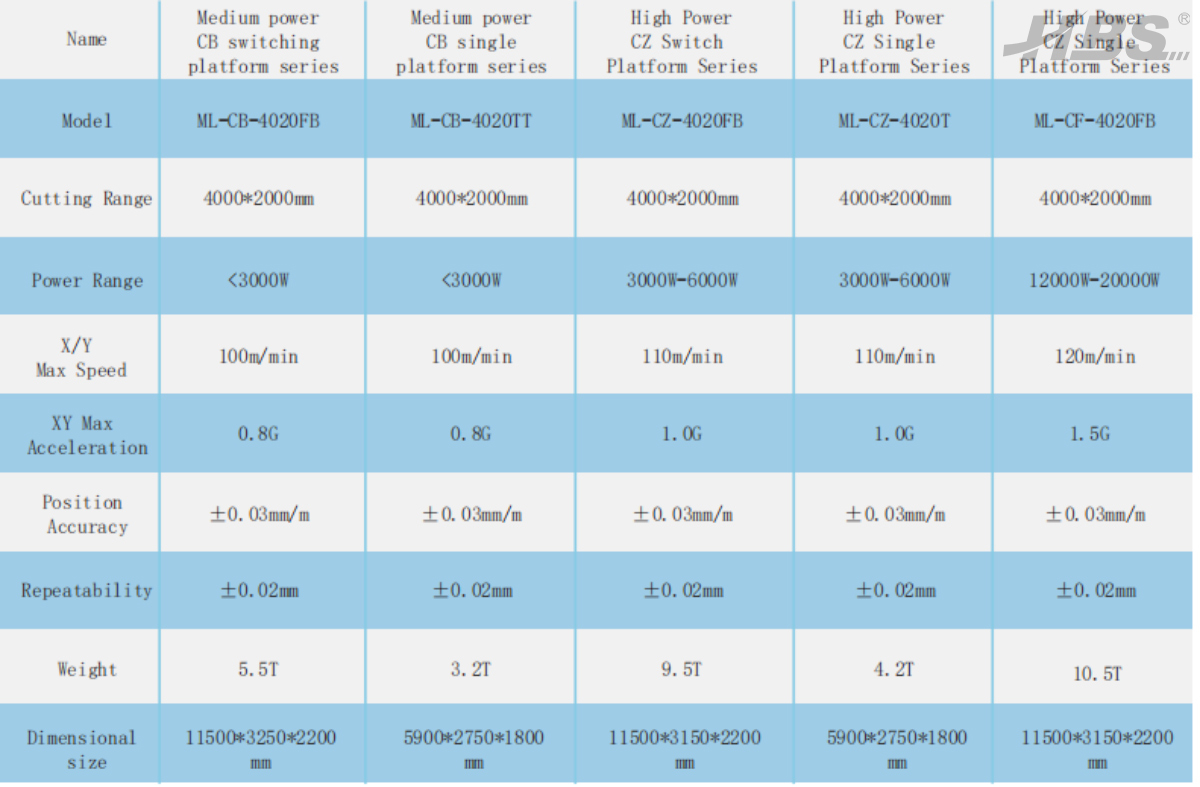

4 parâmetros técnicos

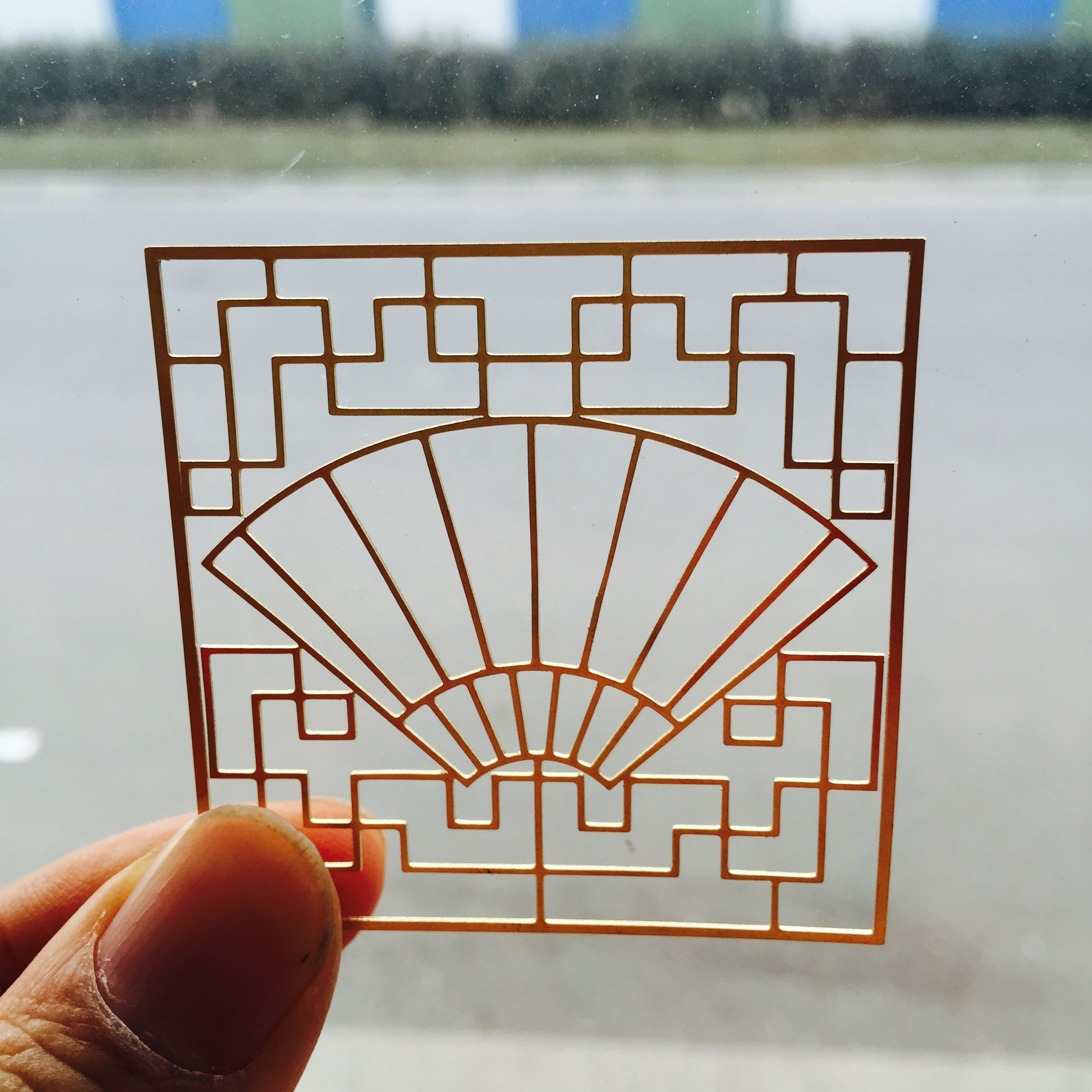

Exibição de amostra
