Instrução avançada de máquina de solda a laser portátil

Instrução avançada de máquina de solda a laser portátil

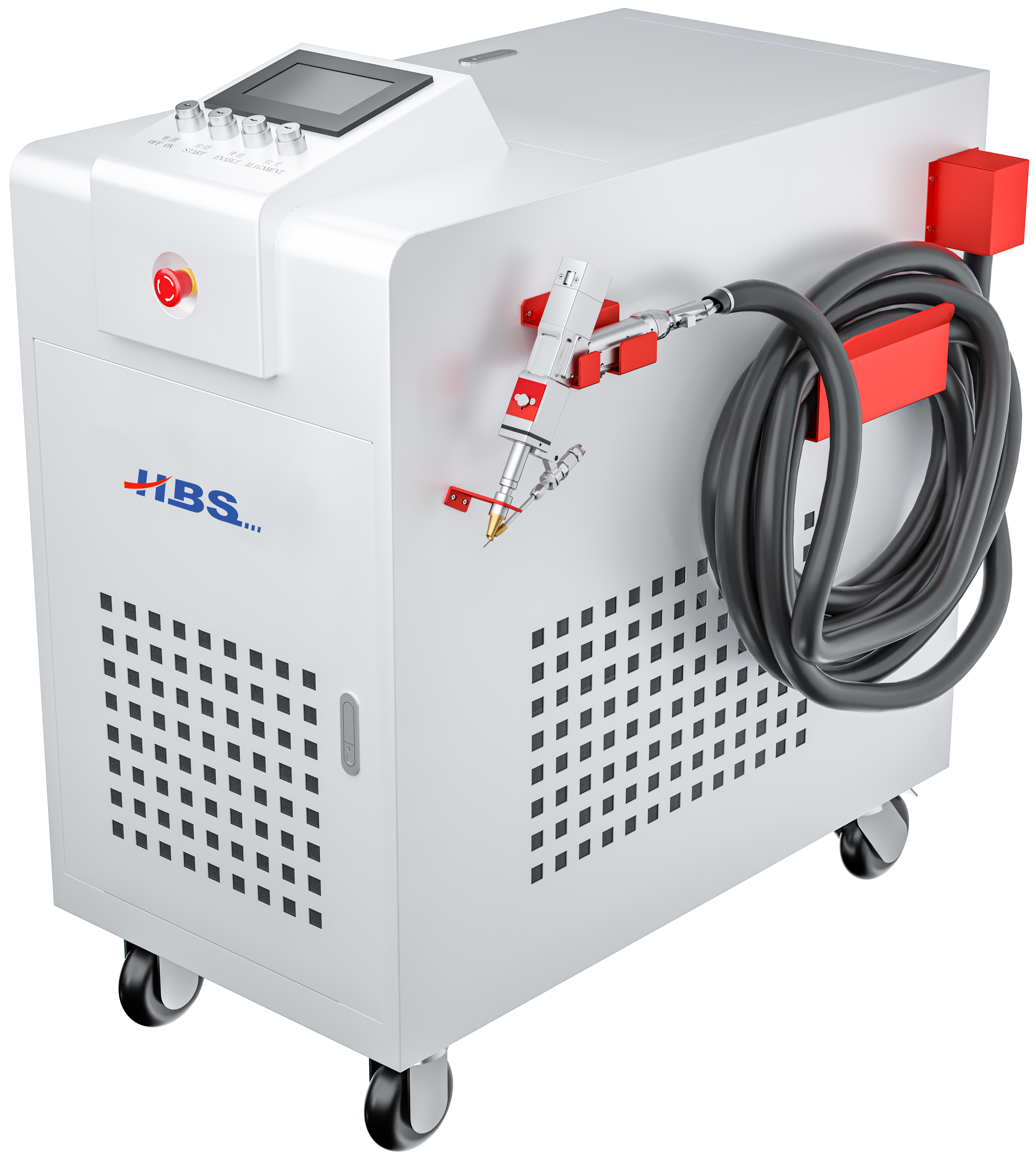

HBS apresentou soldagem a laser portátil de alta tecnologia com potência de 1000W e 1500W. com as vantagens de transporte portátil e flexível e soldagem de alto desempenho, eles são muito populares entre os clientes.

A soldagem a laser é um método de soldagem no qual um feixe de laser de alta energia é usado como fonte de calor, e a superfície do material é irradiada e aquecida, e o material é derretido e conectado por condução de calor. Como a soldagem a laser tem as vantagens de alta precisão, pequena zona afetada pelo calor, pequena deformação e alta eficiência, ela tem uma boa perspectiva de desenvolvimento. Com o desenvolvimento contínuo da tecnologia laser e da tecnologia de controle numérico, a soldagem a laser tornou-se um método de processamento avançado no campo da soldagem industrial de chapas metálicas.

Com uma aparência compacta, alocação de espaço mais razoável, retração e posicionamento mais convenientes da cabeça da arma e da fibra óptica e eficiência de uso muito melhorada.

Parâmetros Técnicos

Tensão de alimentação: 220±10% V CA 50/60HZ

Ambiente de colocação: plano, livre de vibrações e choques

Ambiente de trabalho (℃): 10-40

Umidade ambiente de trabalho (%): <70

Método de resfriamento: resfriamento a água

Comprimento de onda aplicável: 1064nm(±10nm)

Potência aplicável: ≤2000W

Colimação: D20x 5/F60

Distância focal: D20x4.5/F150

Refração: 30x14 T2

Vidro protetor: 18x2

Pressão máxima de ar: 10bar

Faixa de ajuste vertical do foco: ± 10 mm

Faixa de ajuste de ponto: 0-5mm

Peso da arma laser: 1,25 kg

Componentes principais:

1. Cabeça de soldagem portátil

A cabeça de processamento a laser é um componente chave do equipamento de soldagem a laser. É utilizado para ajustar a distância focal e a distância de trabalho, de modo a obter um tamanho de ponto adequado. Na cabeça de soldagem a laser, diferentes componentes funcionais são integrados, incluindo unidades de foco e indução a laser, unidades de introdução e distribuição de gás de proteção.

2. Fonte de laser

Laser – um dispositivo que emite luz laser e é a fonte de energia para soldagem a laser. O laser utilizado neste equipamento, também conhecido como laser de fibra, é o laser mais utilizado no mercado.

Sua vantagem reside na boa qualidade do feixe, alta eficiência, boa dissipação de calor, estrutura compacta e alta confiabilidade

3. refrigerador de água

Ligue a energia, espere 10s-30s, verifique se o resfriador de água está normal, se o nível da água e a pressão da água atingem uma faixa segura e se a temperatura da água está dentro da faixa normal de temperatura de trabalho (a temperatura definida é 25 ℃, e a temperatura normal da água de trabalho está entre 23°C e 27°C)

4. Tela sensível ao toque

a, esta interface pode ver os parâmetros atuais do processo e informações de alarme em tempo real

b, quando a energia é ligada, o laser está habilitado e a luz vermelha indicadora está acesa

c, a trava de segurança geralmente é cinza e quando a cabeça de soldagem toca a peça de trabalho, ela fica verde e pode ser processada

d, seleção do modo de soldagem, o padrão é contínuo. Quando configurado para soldagem por pontos, ele pode emitir luz intermitentemente para operação de soldagem por pontos, o que é conveniente para controlar o tempo de soldagem por pontos e o tamanho da soldagem por pontos devido aos seres humanos. Esta função precisa ser definida em sequência.
