Como escolher uma máquina de marcação a laser de fibra para peças de metal e plástico

Investir em tecnologia de rastreabilidade industrial impacta profundamente sua área de produção. A fabricação moderna exige uma identificação precisa das peças para garantir conformidade contínua e simplificar os tempos de ciclo. Um sistema de marcação dedicado fornece serialização permanente, mas fazer a escolha certa do equipamento requer uma avaliação técnica profunda.

Infelizmente, as folhas de especificações padrão raramente revelam o quadro completo. A seleção de um comprimento de onda ou potência inadequados frequentemente causa gargalos na produção. Pode criar um contraste visual ruim. Pode até causar danos térmicos irreversíveis a substratos sensíveis. Muitas instalações enfrentam dificuldades porque desalinham seu hardware com os requisitos reais de material.

Você precisa de uma metodologia clara e neutra em relação ao fornecedor para avaliar esses sistemas avançados. Exploraremos como selecionar equipamentos com base nas propriedades exatas do material, nas demandas de volume de produção e nas capacidades de integração de fábrica. Essa estrutura ajudará você a implementar uma solução confiável e de alto desempenho, adaptada às suas realidades operacionais.

Principais conclusões

• Potência não é igual a desempenho: maior potência acelera a gravação profunda em metal, mas pode derreter ou deformar plásticos sensíveis; o comprimento de onda e a duração do pulso são igualmente críticos.
• O material dita a tecnologia: embora a fibra seja o padrão indiscutível para uma máquina de marcação a laser de metal, as aplicações de plástico geralmente exigem configurações ou testes especializados de fibra MOPA para garantir marcas de alto contraste.
• A integração impulsiona o ROI: O verdadeiro custo é determinado pela prontidão da automação (E/S, comunicação PLC), gabinetes de segurança (Classe 1 vs. Classe 4) e usabilidade do software, e não apenas pelo preço base da fonte de laser.
• A prova de conceito é obrigatória: nunca compre sem a marcação de amostra fornecida pelo fornecedor em seus materiais de produção exatos.

Definindo seus requisitos de produção e rastreabilidade

Você deve estabelecer parâmetros operacionais claros antes de revisar as especificações de hardware. Toda implementação bem-sucedida começa com um documento completo de requisitos funcionais. Isso evita o deslocamento do escopo e garante que o equipamento esteja alinhado com o ambiente específico da sua fábrica.

Comece mapeando suas necessidades exatas de fluxo de trabalho usando estas três fases de avaliação distintas:

1. Determine o objetivo principal: Identifique por que você precisa de marcas permanentes. Você está monitorando materiais de trabalho em andamento (WIP) internamente? Talvez você precise de medidas robustas contra a falsificação. Muitas indústrias exigem conformidade regulatória, como Identificação Única de Dispositivo (UDI) para instrumentos médicos ou Números de Identificação de Veículo (VIN) para chassis automotivos. Cada objetivo determina diferentes requisitos de profundidade e contraste.
2. Analise as restrições de tempo de ciclo: você deve calcular o tempo de marcação máximo permitido por peça. Linhas de produção contínua de alta velocidade exigem processamento “on-the-fly”. Esta abordagem utiliza scanners galvanômetros especializados e software avançado para rastrear alvos móveis. Por outro lado, as estações de trabalho estáticas carregadas em lote permitem tempos de ciclo mais longos e priorizam a ergonomia do operador em detrimento da velocidade absoluta.
3. Avalie Fatores Ambientais: Avalie seu ambiente exato de instalação. Instalações industriais pesadas geralmente apresentam condições adversas. Partículas transportadas pelo ar e calor ambiente podem degradar ópticas delicadas. Você pode precisar de gabinetes de proteção com classificação IP, sistemas de resfriamento ativos de circuito fechado e unidades especializadas de extração de fumos para manter uma operação consistente.

Compatibilidade de materiais: navegando em metais versus plásticos

A ciência dos materiais está no centro de qualquer estratégia de rastreabilidade confiável. Você não pode forçar uma única configuração óptica a funcionar perfeitamente em todos os substratos. Compreender como a luz do laser interage com diferentes estruturas moleculares orientará sua decisão de compra.

Marcação a laser de metal (o ponto ideal para fibra)

O comprimento de onda padrão de 1064 nm representa o padrão absoluto da indústria para processamento de substratos metálicos. Metais como aço inoxidável, alumínio anodizado, latão e titânio absorvem excepcionalmente bem esse comprimento de onda específico. Esta alta taxa de absorção se traduz em transferência eficiente de energia e rápidas velocidades de processamento. Ao adquirir uma confiável máquina de marcação a laser de metal , você deve compreender as três principais interações de superfície.

Primeiro, a oxidação da superfície, comumente conhecida como recozimento, cria marcas escuras no titânio e no aço inoxidável. Aquece o carbono abaixo da superfície sem perturbar a estrutura do material. Os fabricantes de dispositivos médicos dependem fortemente do recozimento porque ele não deixa fendas microscópicas para as bactérias se esconderem.

Em segundo lugar, a gravação profunda remove fisicamente o material para criar cavidades. As indústrias automotiva e de ferramentas pesadas usam esse método para garantir que as marcas sobrevivam a tratamentos severos de pós-processamento, como o jato de areia. Finalmente, a ablação envolve a vaporização de um revestimento de superfície, como tinta ou anodização, para revelar o metal descoberto contrastante por baixo.

Marcação a Laser em Plástico (Riscos e Soluções)

Os polímeros apresentam um desafio significativamente maior. A realidade técnica é simples: fibras padrão de ondas contínuas ou de pulso fixo freqüentemente queimam, derretem ou falham completamente em produzir contraste em certos plásticos. O acúmulo térmico descontrolado destrói a integridade estrutural do polímero.

Você pode superar esse desafio implantando uma arquitetura MOPA (Master Oscillator Power Amplifier). Uma equipada com MOPA máquina de marcação a laser de plástico oferece larguras de pulso altamente ajustáveis. Você pode ajustar o laser desde pulsos extremamente curtos de nanossegundos até durações mais longas. Pulsos curtos minimizam a zona afetada pelo calor.

Este controle preciso permite duas reações plásticas críticas. A "espuma" retém bolhas microscópicas de gás logo abaixo da superfície, criando uma marca branca brilhante em plásticos escuros. A "carbonização" queima intencionalmente ligações de pigmentos específicos, produzindo uma marca escura e de alto contraste em plásticos de cores claras.

Embora os sistemas MOPA lidem com a maioria dos polímeros, alguns plásticos altamente transparentes ou termicamente sensíveis permanecem resistentes. Nesses casos extremos, pode ser necessário abandonar totalmente a tecnologia de fibra e utilizar um laser UV de “marcação a frio”.

O gráfico de referência a seguir descreve as respostas típicas dos materiais às configurações tecnológicas padrão.

Dimensionando a fonte do laser: selecionando a saída de energia correta

Os engenheiros muitas vezes equiparam erroneamente uma potência mais alta estritamente com melhor desempenho. Você deve combinar a saída de energia diretamente com os tempos de ciclo necessários e com os limites térmicos do material. Selecionar a máquina de marcação a laser de fibra correta requer uma abordagem equilibrada em relação à potência.

Um sistema de 20W a 30W representa a linha de base da indústria. Essas unidades são perfeitas para marcação de superfícies de alto contraste e recozimento de nível médico. Eles transmitem uma pegada térmica menor ao substrato, tornando-os ideais para plásticos padrão e folhas metálicas finas, onde o empenamento é uma preocupação. Eles também operam com excelente eficiência elétrica.

Os sistemas de 50W servem como meio termo versátil. Eles são adequados para instalações que exigem tempos de ciclo mais rápidos ou profundidades de gravação moderadas. Se você processa frequentemente metais mais duros, como aço para ferramentas ou titânio, mas ainda precisa gerenciar a entrada de calor, uma fonte de 50 W oferece excelente flexibilidade.

Sistemas classificados em 100 W e acima são ferramentas altamente especializadas. Você deve reservá-los estritamente para tarefas de gravação profundas e agressivas, como serialização em armas de fogo ou peças fundidas industriais pesadas. Eles também são obrigatórios para linhas de extrusão de extrema alta velocidade, onde o material alvo passa rapidamente pela lente.

Sempre realize uma verificação da realidade da eficiência. Não compre potência em excesso. Uma fonte de 100W é totalmente desnecessária se o tempo takt da sua estação permitir confortavelmente que um sistema de 30W termine o trabalho. O excesso de potência geralmente leva ao derretimento não intencional do material e à má definição das bordas em peças delicadas.

Integração de hardware e prontidão para automação

O módulo laser central é apenas um componente de uma instalação bem-sucedida. A forma como o equipamento interage com seus operadores e com a rede de fábrica existente determina a viabilidade a longo prazo. Você deve avaliar os recursos de integração física e digital.

Avalie seu layout com base nestas estratégias de implantação:

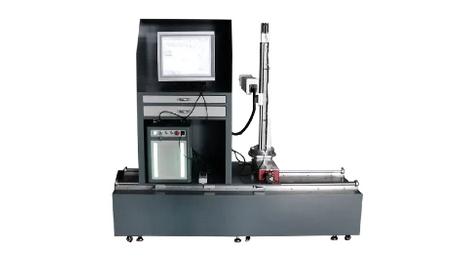

• Estações de trabalho autônomas: Requerem carregamento manual de peças. Você deve se concentrar fortemente na ergonomia do operador. Procure controles programáveis ​​do eixo Z para ajustes rápidos de altura focal. Os acessórios rotativos são essenciais se você processar peças cilíndricas, como tubos ou rolamentos aeroespaciais.
• Integração OEM em linha: Esta abordagem incorpora o laser diretamente em uma célula automatizada. Você deve examinar minuciosamente a área física do cabeçote de digitalização. Meça o comprimento do cabo umbilical que conecta a cabeça ao controlador principal. Verifique o suporte nativo para protocolos de comunicação industrial como PROFINET, EtherNet/IP ou TCP/IP padrão.
• Capacidades de software e visão: A rastreabilidade moderna requer tratamento inteligente de dados. Seu software de marcação deve extrair sequências de serialização dinamicamente diretamente do seu sistema ERP ou MES. Configurações avançadas incorporam sistemas de visão integrados. Essa validação 'marcar e ler' garante que cada código de barras seja perfeitamente escaneável antes que a peça saia da estação.

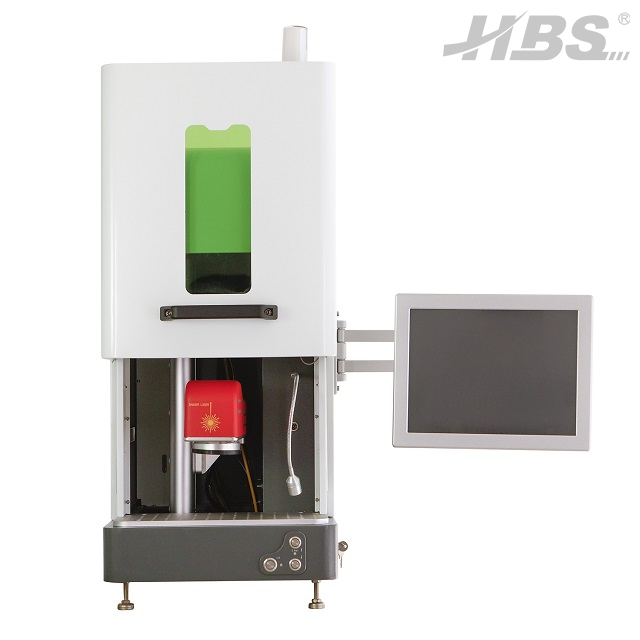

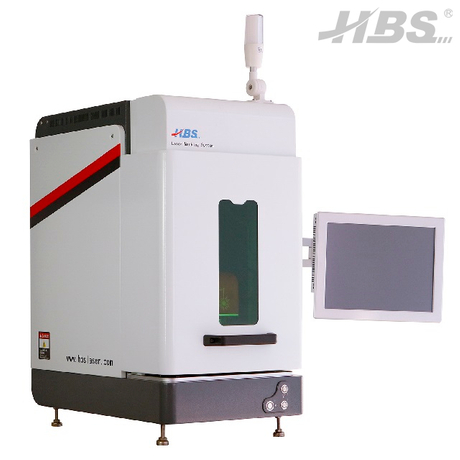

• Padrões de segurança e conformidade: A segurança do operador continua fundamental. Os sistemas Classe 1 apresentam gabinetes totalmente intertravados, tornando-os inerentemente seguros para pisos de fábrica abertos. Os sistemas de classe 4 não possuem gabinetes. Eles exigem salas de segurança dedicadas, controles de acesso rigorosos e equipamentos de proteção individual (EPI) obrigatórios.

Avaliando a vida útil do equipamento e o suporte do fornecedor

As máquinas industriais devem funcionar de forma confiável em vários turnos de trabalho. Você deve avaliar a longevidade operacional e os requisitos de manutenção contínua de toda a arquitetura do sistema.

As fontes de fibra de estado sólido geralmente apresentam um tempo médio entre falhas (MTBF) impressionante de aproximadamente 100.000 horas. Eles utilizam fibras ópticas dopadas com elementos de terras raras e bombas de diodo robustas. Este design elimina os espelhos, as misturas de gases e as rotinas de alinhamento frequentes exigidas pelas tecnologias mais antigas. Reduz drasticamente a dependência diária de consumíveis.

No entanto, você deve levar em consideração os requisitos de equipamentos auxiliares. O processamento de materiais de alta energia gera vapores localizados e micropartículas perigosas. Os sistemas obrigatórios de extração de fumos não são acessórios opcionais; são requisitos vitais de saúde e segurança. Você também precisa agendar manutenção preventiva para lentes externas consumíveis e manter os delicados espelhos móveis dentro da cabeça galvo.

Por fim, estabeleça critérios rígidos de verificação de fornecedores. Trate o fornecedor como um parceiro técnico contínuo. Sempre exija amostragem gratuita de material apoiada por um relatório laboratorial detalhado detalhando a velocidade, potência, frequência e lente focal exatas utilizadas. Revise o Acordo de Nível de Serviço (SLA) em relação à disponibilidade de peças de reposição e suporte de diagnóstico. Determine se eles fornecem assistência de engenharia local ou se simplesmente enviam as caixas para sua doca de carregamento.

Conclusão

A aquisição de equipamentos de rastreabilidade industrial requer uma avaliação rigorosa de engenharia. Você deve alinhar os recursos do hardware com as propriedades precisas do material, velocidades de produção e arquitetura de rede. As fontes de fibra padrão são excelentes no processamento de metais robustos, enquanto as configurações MOPA fornecem o controle térmico necessário para polímeros sensíveis.

Evite o erro comum de especificar excessivamente a potência. Em vez disso, priorize a prontidão para automação, integração confiável de software e gabinetes de segurança abrangentes. Trate a aquisição como uma parceria operacional de longo prazo, em vez de uma transação básica de commodities.

O próximo passo imediato é compilar um kit de amostra de material diversificado que represente suas aplicações mais difíceis. Elabore um documento conciso de requisitos funcionais detalhando seus tempos de ciclo e necessidades de integração de dados. Envie esses materiais para dois ou três fornecedores selecionados e exija uma rigorosa demonstração de prova de conceito antes de finalizar qualquer decisão de aquisição.

Perguntas frequentes

P: Qual é a diferença entre um laser de fibra padrão e um laser de fibra MOPA?

R: Um laser de fibra padrão usa durações de pulso fixas, que podem facilmente superaquecer materiais sensíveis. Um laser MOPA (Master Oscillator Power Amplifier) ​​permite ajustar independentemente a frequência e a largura do pulso. Este controle térmico preciso é essencial para criar marcas de alto contraste em plásticos sensíveis e produzir marcas coloridas em aço inoxidável.

P: Uma máquina de marcação a laser de fibra pode cortar metal?

R: Embora os marcadores de alta potência possam tecnicamente cortar folhas de metal muito finas executando múltiplas passagens de alta potência, eles não foram projetados para isso. Os lasers de marcação utilizam espelhos de varredura otimizados para rápida interação de superfície. Para corte contínuo e preciso de metal, você deve usar um sistema de corte plano dedicado equipado com uma cabeça de corte fixa.

P: Preciso de um sistema de exaustão para meu marcador a laser?

R: Sim. O processamento de materiais vaporiza substratos, criando partículas perigosas no ar e gases tóxicos. Os extratores de fumo são obrigatórios para manter a conformidade com a saúde e a segurança, proteger os pulmões do operador e evitar que detritos se acumulem e destruam as lentes ópticas de precisão da máquina.

P: Quanto tempo dura uma fonte de laser de fibra?

R: A vida útil padrão da indústria para uma fonte de diodo de estado sólido de alta qualidade é de aproximadamente 100.000 horas operacionais. A degradação ocorre muito lentamente ao longo do tempo. Os fatores que podem acelerar o desgaste do diodo incluem operação em temperaturas ambientes altamente voláteis, manutenção inadequada do resfriamento e fortes flutuações elétricas na instalação.
